Технология хранения персональных данных на пластиковых картах при помощи магнитной полосы была разработана компанией IBM в 1960 году. Для своего времени эта технология была по-настоящему революционной: она обеспечивала гораздо более высокий уровень защиты важной информации, чем традиционные штрих-коды и различные системы перфорации. И хотя в наше время магнитные полосы уже давно не являются самым надёжным средством хранения цифровых данных, постепенно вытесняясь с рынка более современными технологиями, до сих пор доля пластиковых карт с магнитной полосой в общем производстве остаётся весьма существенной.
Основной альтернативой магнитных полос выступают контактные и бесконтактные интерфейсы на базе микропроцессоров. Последние обеспечивают высокий уровень защиты пользовательских данных от несанкционированного считывания и копирования, а также имеют весьма продолжительный срок эксплуатации. Впрочем, существует немало разновидностей пластиковых карт, в которых магнитные полосы по ряду причин остаются более востребованными. Это транспортные карты, для которых не так принципиален уровень защиты информации, зато чрезвычайно важна низкая себестоимость. Это различные клубные, дисконтные и подарочные карты, в которых использование дорогостоящих чипов совершенно неоправданно.
Таким образом, вопреки прогнозам некоторых экспертов в области современных технологий, можно с уверенность утверждать, что магнитные полосы будут востребованы ещё долгие годы, обеспечивая сравнительно недорогой и чрезвычайно эффективный способ хранения цифровых данных.
Технологические особенности магнитных полос
Прежде чем обратиться к особенностям производства, рассмотрим, что представляют собой сами магнитные полосы, и как осуществляется хранение на них персональных данных.
Любая магнитная полоса состоит из мельчайших частиц на базе ферромагнетиков. Физические свойства данных частиц позволяют им изменять свой заряд под воздействием интенсивного электромагнитного излучения. В ходе намагничивания в кодирующем устройстве частицы «запоминают» определённую комбинацию электромагнитных импульсов, доступных для распознавания в специальных считывающих устройствах – картридерах. Считывание полученной конфигурации электромагнитных импульсов с поверхности магнитной полосы осуществляется посредством особой магнитной головки. Картридер здесь выступает в роли своеобразного электронного «переводчика», преобразующего электромагнитные импульсы в цифровые данные.
Какие же данные записываются на магнитную полосу? Как правило, это имя и фамилия держателя карты, его идентификационный номер, а также дополнительная техническая информация. По технологии записи и хранения информации магнитные полосы традиционно делятся на две обширные категории. К первой категории принадлежат так называемые «широкие» полосы, имеющие ширину 12,7 мм и разделённые на три магнитных дорожки. Заметим, что данное деление довольно условно: сама магнитная полоса представляет собой цельную поверхность, и деление на магнитные дорожки «видно» только для считывающих устройств. Каждая из таких дорожек занимает 4,2 мм и предназначается для кодирования своего массива данных.
Как правило, первая дорожка содержит информацию об имени и фамилии держателя карты. На второй записывается идентификационный номер клиента в общей базе данных. Третья содержит дополнительную служебную информацию, конкретное содержание которой зависит от обслуживающей компании. С точки зрения функциональности, самой важной является вторая дорожка, содержащая идентификационный номер владельца. Как правило, этой информации бывает вполне достаточно, чтобы узнать все сопутствующие данные, включая имя владельца и его фамилию. Помимо различия в «специализации», дорожки различаются предельно допустимым объёмом данных, которые могут быть на них записаны: первая дорожка имеет наименьший объём, вторая позволяет хранить чуть больше данных, самой ёмкой является третья дорожка.
Вторая категория магнитных полос характерна отсутствием одной из указанных дорожек, что позволяет сократит её ширину до 8,4 мм. Магнитные полосы этой категории называют «узкими». В последнее время узкие полосы получают широкое распространение, ведь благодаря ним пластиковые карты выглядят более выигрышно: узкая полоса занимает меньше места на карте и оставляет больше полезной площади для дизайнерских решений.
В зависимости от ширины полосы, различается и её позиционирование на поверхности карты. Полоса должна быть определённым образом сориентирована, чтобы картридер считал её корректным образом. Так как для работы с различными типами карт используются одни и те же считывающие устройства, сами дорожи – независимо от их количества и содержания – имеют фиксированное позиционирование относительно считывающих элементов картридера.
Основные характеристики магнитных полос
Ключевым параметром для всех разновидностей магнитных полос является коэрцитивность. Коэрцитивность характеризует уровень намагниченности магнитной полосы, её устойчивость к размагничиванию и номинальный срок службы. Большинство производителей пластиковых карт используют два типа магнитных полос: полосы низкой коэрцитивности (LoCo) и полосы высокой коэрцитивности (HiCo). Конкретные показатели коэрцитивности измеряются в специальных единицах – эрстредах. Для магнитных полос типа LoCo этот показатель составляет 300 эрстред, для полос типа HiCo – 2750 эрстред.
Для всех магнитных полос характерен следующий принцип: чем выше значение коэрцитивности, тем выше устойчивость магнитной полосы к электромагнитному воздействию, и тем дольше сохраняется записанная на ней информация. В то время как полосы LoCo способны сохранять данные менее одного года, HiCo демонстрирует достаточно продолжительный срок службы – около 5 лет. От значения коэрцитивности зависит и себестоимость магнитных полос: полосы LoCo являются достаточно бюджетным решением, HiCo стоят гораздо дороже.
То или иное значение коэрцитивности магнитной полосы определяет возможность её использования в различных типах пластиковых карт. Так полосы LoCo, ввиду непродолжительного срока службы и низкой себестоимости, чаще используются в картах лояльности, картах транспортного сектора, различных одноразовых билетах – в общем, в тех разновидностях пластиковых карт, которые не предполагают высокой устойчивости к размагничиванию. Ресурса таких магнитных полос, как правило, хватает примерно на год использования, однако размагничивание может произойти и раньше, если карта оказалась вблизи от источника сильного электромагнитного излучения. Магнитные полосы HiCo, в свою очередь, гораздо более устойчивы к электромагнитному воздействию, и могут использоваться при изготовлении банковских карт, а также ID карт госсектора (например, социальных).
Заметим, что представленное разделение магнитных полос на две базовые категории – LoCo и HiCo – не является универсальным. Существуют альтернативные классификации, в которых полосы коэрцитивностью в 2750 эрстред обозначается как MiCo, а аббревиатура HiCo соответствует повышенной коэрцитивности, составляющей 4000 эрстред. Впрочем, подобная классификация не является широко распространённой, во-первых, ввиду высокой стоимости магнитной полосы на 4000 эрстред, во-вторых, ввиду отсутствия реальной необходимости в магнитных полосах повышенной устойчивости. Такие полосы могут быть легко заменены на современные чипы, обеспечивающие не менее продолжительный срок службы и более высокую надёжность хранения данных.
Ещё одной важной характеристикой магнитной полосы является её цвет. Как правило, при производстве магнитных полос используется два базовых цвета – чёрный или коричневый. Впрочем, полосы HiCo могут иметь и другие оттенки: красный, жёлтый, зелёный, синий, оранжевый. По желанию заказчика, возможно изготовление магнитных полос любого оттенка и даже с использованием декоративного орнамента. В случае магнитных полос типа LoCo о цветовом многообразии и дизайнерских изысках говорить не приходится: присутствие на карте магнитной полосы необычного оттенка увеличивает её стоимость, а полосы низкой коэрцитивности, как правило, используются как раз в тех случаях, когда заказчик желает сэкономить.
Что касается структуры цветных магнитных полос, то в качестве основы в них используется магнитный пигмент чёрного оттенка. Цветовой слой накладывается поверх магнитного, причём основным требованием оказывается сохранение интенсивности сигнала. В процессе наложении цветного слоя особое внимание уделяется его толщине, также имеются особые требования к составу цветного пигмента: в частности, крайне нежелательно наличие в нём ферромагнетиков. В тех случаях, когда производителю необходимо имитировать металлический блеск магнитной полосы, рекомендуется использовать соответствующие пигменты на базе алюминиевой пудры, не вызывающей искажения исходных электромагнитных импульсов.
Особенности производства полуфабрикатов с магнитной полосой

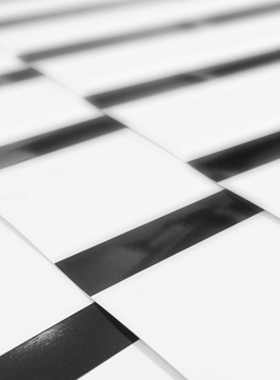

Ламинационные плёнки с магнитной полосой – это особый тип полуфабрикатов, позволяющий производителям пластиковых карт оптимизировать производство за счёт исключения целого технологического этапа. Компания VERILION предлагает своим клиентам широкий ассортимент подобных полуфабрикатов, различающихся по целому ряду параметров. Отличительной особенностью данного технологического решения заключается в возможности варьировать соответствующие параметры в зависимости от конкретных потребностей заказчика. В ходе производства полуфабриката можно изменять формат листов, позиционирование магнитных полос, тип раскладки и другие параметры. Разные производители имеют в своём распоряжении различное вырубное оборудование, и конкретные характеристики полуфабриката определяются спецификацией используемого оборудования.
Каковы же ключевые особенности производства полуфабрикатов с магнитной полосой? Основная технологическая операция заключается в синхронном наложении нескольких магнитных полос на ламинационную плёнку заданного формата, осуществляемом при помощи специальных магнитоукладчиков. В ходе данной операции магнитные полосы склеивается с оверлеем под действием давления и высоких температур. Конкретная рабочая температура зависит от состава и типа ламинационной плёнки. Обычно наложение магнитной полосы осуществляется в диапазоне от 160°C до 220°C, причём ламинационные плёнки из поликарбоната предполагают более высокие температурные значения, чем оверлеи на базе ПВХ. При установке параметров наложения магнитной полосы учитывается также и толщина ламинационной плёнки: чем толще плёнка – тем выше требуется рабочая температура. В то же время, в процессе наложения предпочтительней использовать умеренный температурный режим, который позволяет избежать появления нежелательных дефектов. К таким дефектам относится волнистость магнитной полосы, погрешности в прикатке, а также борозды, возникающие при излишних давлении и температуре.
Традиционным источником подобных дефектов оказывается грязь, налипшая на нагревательные ролики. Застаревший слой грязи препятствует равномерному прогреву рабочей поверхности, что отражается в присутствии на магнитной полосе характерных шаблонов загрязнения. В дальнейшем при механическом воздействии на эти области плёнки магнитная полоса может отслоиться. Подобные дефекты являются производственным браком – они совершенно недопустимы.
Преимущества полуфабрикатов с магнитной полосой
Основные преимущества производства готового оверлея с магнитной полосой заключаются в возможности варьировать различные характеристики конечного продукта. Заказчик может заранее задать в спецификации соответствующую ширину полосы, её шаг, цвет, количество полос на листе, а также формат самого листа. При необходимости, можно использовать на одном и том же листе магнитные полосы разных цветов.
Использование данного типа полуфабриката избавляет производителей от расходов на покупку и содержание дорогостоящего оборудования, а также от необходимости иметь в своём распоряжении большой ассортимент магнитных полос под различные проекты. Компания VERILION предлагает большой ассортимент полуфабрикатов, готовых к использованию. В частности, возможно заказать ламинационные плёнки в нескольких вариантах: с клеем (VERICARD PVC KP10-5 и PVC KP10-6) и без клея (VERICARD PVC KP10). Каждый из типов плёнки имеет стандартный набор толщин: 50, 60, 80 или 100 микрон. Формат листов полуфабриката зависит от требований заказчика. Наиболее популярными форматами являются 478x286, 500x310 и 520x620, при необходимости можно сделать листы нестандартного формата.
Также возможно получить две разновидности ламинационной плёнки из поликарбоната: нелазероактивную плёнку VERIFOIL PC B10 и лазероактивную плёнку VERIFOIL PC B100. Последний из указанных типов плёнки может использоваться для лазерной персонализации при изготовлении ID документов. Толщина ламиниционных плёнок из поликарбоната также варьируется, но в меньшем диапазоне: на данный момент доступны плёнки толщиной 50 и 100 микрон.
Помимо большого ассортимента ламинационных плёнок, компания VERILION предлагает широкий перечень магнитных полос. Последние могут варьироваться по ширине, коэрцитивности, цвету, а также количеству полос на одном листе. Максимальное количество полос на листе за один прогон – восемь.
Использование полуфабрикатов VERILION – это не только хорошая возможность добиться снижения затрат и сокращения технологического процесса, но и 100% гарантия качества. Имея большой опыт производства ламинационных плёнок с магнитной полосой, наши специалисты помогут Вам подобрать оптимальное решение под конкретный проект и дадут полезные рекомендации по максимально эффективному внедрению полуфабриката в производство.
